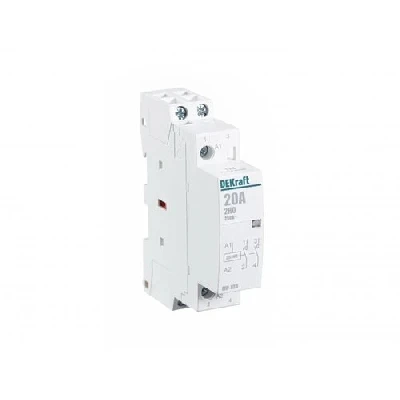

Модульные контакторы представляют из себя контактор в классическом корпусе модульного оборудования. Он состоит из неподвижных контактов, подвижных контактов, которые закреплены в подвижной части магнитной системы. Неподвижная часть магнитной системы закреплена жестко в корпусе КМ. Пружина препятствует смыканию контактов. При подаче напряжения на катушку управления в магнитной системе контактора возникает магнитное поле, которое, преодолевая сопротивление пружины, смыкает магнитную систему и замыкает контакты. При отключении напряжения с катушки управления пружина размыкает контакты. Возможна коммутация алюминиевым и медным проводом.
Габариты:
|
Вес (грамм):
|
131
|
|
Длина (мм):
|
90
|
|
Ширина (мм):
|
75
|
|
Высота (мм):
|
20
|
Характеристики:
| Страна производства: |
Китай |
| Артикул расширенный: |
km-1-20-20 |
| Тип изделия: |
Контактор |
| Напряжение, В: |
380 |
| Диапазон рабочих температур: |
от -25 до +40 |
| Масса, кг: |
0.018 |
| Номинальное напряжение, В: |
400 |
| Номинальный ток,А: |
20 |
| Род тока: |
Переменный (AC) |
| Степень защиты: |
IP20 |
| Сфера применения: |
Контакторы |
| Гарантийный срок, мес: |
84 |
| Количество силовых полюсов: |
2 |
| Количество модулей DIN: |
1 |
| Способ монтажа: |
DIN-рейка |
| Климатическое исполнение: |
УХЛ4 |
| Высота, мм: |
75 |
| Исполнение: |
Нереверсивное |
| Глубина, мм: |
90 |
| Ширина, мм: |
21 |
| Рекомендованный проектный ассортимент: |
Да |
| Максимальное сечение подключаемого кабеля, мм2: |
25 |
| Количество НО контактов: |
0 |
| Количество НЗ контактов: |
0 |
| Частота, Гц: |
50 |
| Коммутируемый ток, А: |
7 |
| Напряжение катушки управления, В: |
230 |
| Род тока катушки управления: |
Переменный (AC) |
| Количество силовых НО контактов: |
2 |
| Количество силовых НЗ контактов: |
0 |
| Серия: |
PROxima |
