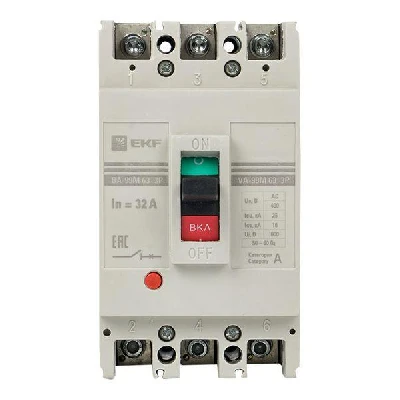

Автоматические выключатели ВА-99М торговой марки EKF предназначены для нечастых оперативных включений и отключений тока в нормальном режиме, а также защиты от токов перегрузки и коротких замыканий электроустановок жилого и гражданского строительства, на производственных площадках, электроподстанциях, распределительных пунктах, щитовом электрооборудовании с номинальным рабочим напряжением до 400 В переменного тока частотой 50 Гц с токами от 16 до 1600 А. Автоматические выключатели ВА-99М торговой марки EKF являются более экономичной модификацией выключателей серии ВА-99. Выпускаются с термомагнитными расцепителями. Преимущества. 1.Корпус выполнен из термостойкой АВS пластмассы. 2.Упрощенная конструкция, уменьшенные габаритные размеры и вес. 3.Восемь типоисполнений корпуса. 4.Номинальный ток до 1600А. 5.ВА-99М номиналом на 1250 А и 1600 А имеют установленный электропривод.
Габариты:
|
Вес (грамм):
|
1170
|
|
Длина (мм):
|
160
|
|
Ширина (мм):
|
100
|
|
Высота (мм):
|
95
|
Характеристики:
| Страна производства: |
Китай |
| Артикул расширенный: |
mccb99-100-100m |
| Тип изделия: |
Выключатель автоматический в литом корпусе |
| Напряжение, В: |
380 |
| Диапазон рабочих температур: |
от -40 до +55 |
| Масса, кг: |
1.417 |
| Номинальное напряжение, В: |
400 |
| Номинальный ток,А: |
100 |
| Род тока: |
Переменный (AC) |
| Степень защиты: |
IP30 |
| Сфера применения: |
Промышленность |
| Гарантийный срок, мес: |
84 |
| Количество силовых полюсов: |
3 |
| Номинальная отключающая способность, кA (AC) (IEC/EN 60898): |
35 |
| Способ монтажа: |
Монтажная плата |
| Климатическое исполнение: |
УХЛ3 |
| Высота, мм: |
160 |
| Исполнение: |
Стационарное |
| Глубина, мм: |
95 |
| Ширина, мм: |
100 |
| Предельная отключающая способность, кA: |
20 |
| Тип расцепителя: |
Электромагнитный,тепловой |
| Частота, Гц: |
50 |
| Тип дополнительного расцепителя: |
Нет |
| Вид привода: |
Ручной |
| Уставка срабатывания магнитного расцепителя Im, А: |
1000 |
| Тип управления: |
Рычаг |
| Серия: |
ВА-99М |
| Способ подключения: |
Шинное |
