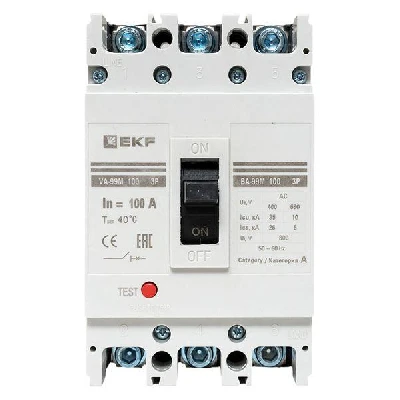

Выключатель ВА-99М выполнен в виде моноблока и состоит из основания и крышки с фальшпанелью, в которой имеется окно для рукоятки управления и толкатель кнопки 'Тест' - проверки механизма отключения выключателя. Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, неподвижных и подвижных контактов с системой дугогашения, механизма управления, блока защиты от сверхтоков. Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части.
Габариты:
| Вес (грамм): |
939 |
|---|
| Длина (мм): |
160 |
|---|
| Ширина (мм): |
100 |
|---|
| Высота (мм): |
100 |
|---|
Характеристики:
| Страна производства: |
Китай |
|---|
| Артикул расширенный: |
mccb99-63-40m |
|---|
| Тип изделия: |
Выключатель автоматический |
|---|
| Напряжение, В: |
380 |
|---|
| Масса, кг: |
1.033 |
|---|
| Номинальный ток,А: |
40 |
|---|
| Степень защиты: |
IP30 |
|---|
| Сфера применения: |
нечастые оперативные включения и отключения тока в нормальном режиме|защита от токов перегрузки и коротких замыканий электроустановок жилого и гражданского строительства|защита на производственных площадках, электроподстанциях, распределительных пунктах, щитовом электрооборудовании |
|---|
| Гарантийный срок, мес: |
84 |
|---|
| Количество силовых полюсов: |
3 |
|---|
| Номинальная отключающая способность, кA (AC) (IEC/EN 60898): |
25 |
|---|
| Способ монтажа: |
Монтажная плата |
|---|
| Климатическое исполнение: |
УХЛ3 |
|---|
| Высота, мм: |
160 |
|---|
| Исполнение: |
Стационарное |
|---|
| Глубина, мм: |
100 |
|---|
| Ширина, мм: |
95 |
|---|
| Максимальное сечение подключаемого кабеля, мм2: |
35 |
|---|
| Предельная отключающая способность, кA: |
20 |
|---|
| Тип расцепителя: |
Электромагнитный |
|---|
| Тип дополнительного расцепителя: |
Нет |
|---|
| Вид привода: |
Ручной |
|---|
| Комплектация: |
автоматический выключатель - 1 шт|комплект метизов - 1 шт|комплект межфазных перекородок - 1 шт |
|---|
| Серия: |
ВА-99М |
|---|
